USB-CノートPCポートのシンボル:意味と機能

  • 4月 19, 2023


USB-Cのシンボルとは?

USBのシンボルをよく確認されたことがありますか?先端が正方形、円、三角形の三本の線に枝分かれした簡易なロゴをご覧になったことがあるかも知れません。これらの3つの形はUSB接続に対応している多くのデバイスを意味しています。

最初の長方形のUSB-Aポートは、当社の周辺機器を一般的なコネクタに連結させることで大きな問題が解決されました。最近は、より小型のパッケージでより高速のデータ、電力、ビデオ転送が可能な線の細い丸形のUSB-Cの形が急速に一般的な標準となっています。


一方、USB-Cの追加機能は消費者の新たな問題の種となっています。それらの周辺機器のメーカーはUSB-Cの形の中にさまざまな基盤となる技術を展開できます。そのため現在では、USBのシンボルの正方形、円、三角形で表される複数のガジェットには、さまざまに異なることを行うように設計されたUSB-Cコネクタが搭載されていることがあります。USB-Cコネクタの中には、ホストデバイスの充電、ビデオのサポート、強力なThunderbolt3技術(またはデータのみ)のサポートに対応しているものもあります。分かりにくいとお感じになっていてもご心配はありません。USB-Cコネクタにどのような技術が搭載されているかを理解できる方法があります。ケンジントンはUSB-Cの機能とさまざまなUSBシンボルの読み方について説明することで、USB-Cの理解をお手伝いいたします。

1つの外部形状、異なる内部技術

USB-Cコネクターの長所はたくさんあります。始めに、USB-Cというのはコネクタの物理的形状で、ポートに搭載された技術ではないことを知っておくとよいでしょう。USB-Cは多くの機能を小型のパッケージの中に詰め込むことで、異なるコネクタに多くのケーブルを使用する必要を省くように設計されています。その丸形の形は、タブレットや携帯電話などのスリムなデバイスにもノートPCのような大型のデバイスにも使用できる細く平らなコンパクトさが特徴です。USB-Cコネクタはシンメトリカルでリバーシブルであるため、どの方向にも正しく接続できます。


重要な点として、USB-Cはより多くのピン(データ、電力、ビデオを転送する導体)を薄い形状に収めたパワーハウスです。しかしここには、すべてのデバイスが同じ方法ですべてのピンを使用するわけではないという問題があります。ピンの使用方法に関する詳細については、VESAのこのプレゼンテーションをご覧ください。

USB-Cポートはどのような外観ですか?

USB-Cの形はユニバーサル(一度何を確認すればよいかが分かれば、ラインナップの中から楕円形のUSB-Cコネクタを容易に選択可能)であっても、搭載されている技術はデバイス毎に大きく異なる可能性があることを知っておくことは重要です。デバイスの中には、給電、データ転送、ビデオ転送の組み合わせに対応したUSB-Cコネクタを誇示しているものがあります。他のデバイスは、データとビデオ、電源とデータ、またはデータのみに対応したUSB-Cポートのみが搭載されている場合があります。同じメーカーの製品ファミリー内でさえ、異なるデバイスが異なる基盤技術を搭載したUSB-Cポートを備えている場合があります。何を探しているかが分からなければこれは困惑の原因になります。では詳しく見ていきましょう。

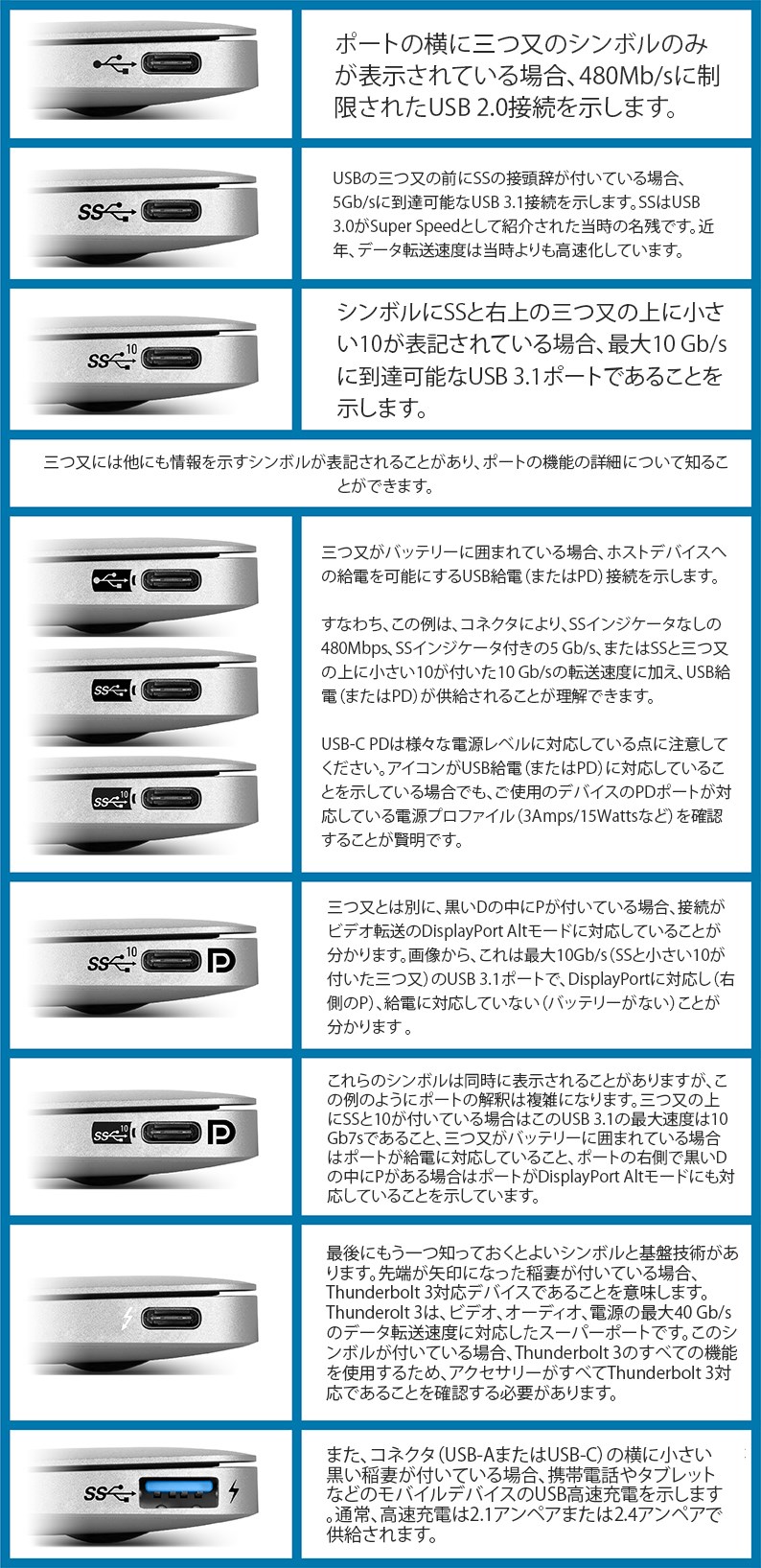

USB-Cコネクタを知る(コンピュータのポートのシンボル)

デバイス用のアクセサリーを購入する場合、デバイスのUSB-C接続が対応している対象を正確に理解することが重要です。わくわくしながら新しい製品を開梱した後に手持ちのデバイスで機能しないことが分かるようなことは誰も経験したくはありません。ケンジントンはこのような問題を避ける方法をアドバイスいたします。お使いのデバイスのUSB-Cポートをよく観察してみれば、基盤技術とその機能について記載したシンボルにお気付きになるでしょう。


状況が分かったとことで、USB-Cのさまざまな機能を理解することは結局それほど難しいことではないことがお分かりでしょう。
